PVC vamzdžių gamybos linija: techninė montavimo ir laidų standartų analizė

Ningbo Fangli Technology Co., Ltd.yra amechaninės įrangos gamintojassu daugiau nei 30 metų patirtimiplastikinių vamzdžių ekstruzijos įranga, nauja aplinkos apsauga ir nauja medžiagų įranga. Nuo pat įkūrimo Fangli buvo kuriamas atsižvelgiant į vartotojo poreikius. Nuolat tobulindami, vykdydami nepriklausomus pagrindinių technologijų mokslinius tyrimus ir plėtrą bei įsisavindami pažangias technologijas ir kitas priemones, sukūrėmePVC vamzdžių ekstruzijos linijae,PP-R vamzdžių ekstruzijos linija, PE vandens tiekimo / dujų vamzdžių ekstruzijos linija, kurią Kinijos statybos ministerija rekomendavo pakeisti importuojamus gaminius. Gavome „Pirmos klasės prekės ženklo Džedziango provincijoje“ titulą.

PVC vamzdžių gamybos pramonėje moksliškai suplanuotas įrengimas ir standartizuotas gamybos linijos instaliavimas yra ne tik stabilaus nepertraukiamo veikimo pagrindas, bet ir esminė prielaida siekiant gatavo produkto kokybės atitikties. Šiame straipsnyje pateikiama sisteminė techninė apžvalga iš keturių matmenų: įrangos išdėstymas, galios apkrovos konfigūracija, raktų formavimo proc.ess taškai ir gatavo produkto kokybės tikrinimo kriterijai.

I. Maitinimo apkrovų planavimo ir kabelių parinkimo principai

Gamybos linijos elektrinė konfigūracija turi būti apskaičiuojama pagal bendrą įrangos galią, paleidimo srovę ir nepertraukiamo veikimo sąlygas. Rekomenduojama trifazė penkių laidų maitinimo sistema, griežtai atskiriant maitinimo grandines ir valdymo kilpas:

· Pagrindiniai pavaros varikliai ir šildymo blokai: naudokite 16 mm² ar didesnius vario gyslų antipirenus kabelius (pvz., ZR-YJV tipo), kurių srovės pralaidumas patikrintas atsižvelgiant į faktinę sumontuotą apkrovą.

· Pagalbinė įranga (aušinimo sistemos, ištraukimo įrenginiai, pjaustytuvai): naudokite 6–10 mm² kabelius, kurių kiekvienas turi nepriklausomus apsaugos nuo perkrovos įtaisus.

· Apšvietimo ir valdymo grandinės: naudokite 2,5 mm² izoliuotus laidus, nutiestus atskirai nuo elektros linijų, kad išvengtumėte elektromagnetinių trukdžių.

Visi kabeliai turi būti apsaugoti ugniai atspariuose PVC vamzdeliuose arba lanksčiuose metaliniuose vamzdeliuose. Vamzdis turi būti vertikaliai ir horizontaliai su tvirtu fiksavimu ir turi būti pakankamai laisvas, kad būtų galima prieiti prie techninės priežiūros ateityje.

II. Pagrindiniai techniniai montavimo ir laidų reikalavimai

1. Vamzdžio lenkimo specifikacijos

· Lenkimo operacijos turi būti atliekamos lėtai, naudojant tam skirtas lenkimo spyruokles, kurių lenkimo spindulys ne mažesnis kaip 3 kartus didesnis už išorinį vamzdžio skersmenį.

· Šaltoje aplinkoje būtinas vietinis pašildymas (40–60°C) ties lenkimo dalimi, kad būtų išvengta šalto įtrūkimų.

· Jei lenkimo spyruoklė užstringa, pasukite ją prieš laikrodžio rodyklę ir tolygiai traukite į išorę. Priverstinis ištraukimas yra draudžiamas, kad būtų išvengta spyruoklės deformacijos arba vamzdžio sienelių pažeidimo.

2. Vamzdžių tvirtinimas ir identifikavimas

· Visi paviršiuje montuojami vamzdžiai turi būti tvirtinami spaustukais ne didesniais kaip 1,0 metro intervalais.

· Sujungimai turi būti daromi tam skirtomis jungtimis ir sandarinami PVC cementu.

· Kiekvienas grandinės gnybtas turi būti aiškiai pažymėtas vardine įtampa, prijungta įranga ir fazių seka, kad būtų lengviau naudoti ir atlikti techninę priežiūrą ateityje.

III. Gatavų gaminių kokybės kontrolė – gamyklos tikrinimo standartai

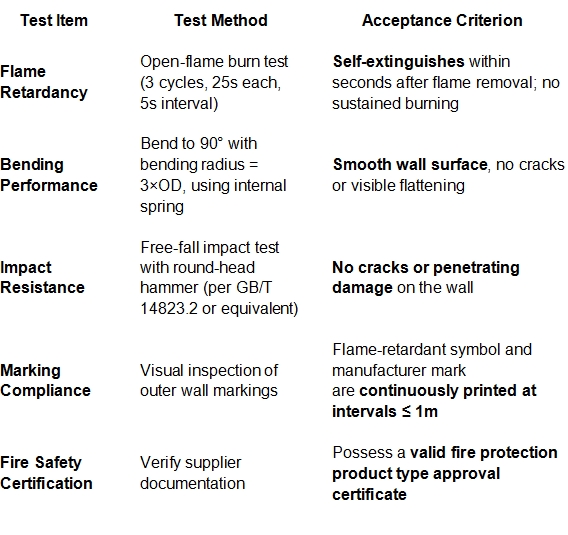

Vamzdžių gamintojams, norint užsitarnauti rinkos pasitikėjimą, labai svarbu parengti griežtą gatavo produkto tikrinimo protokolą. Kiekvienai partijai rekomenduojama atlikti bent penkis pagrindinius bandymus:

IV. Vietos saugos ir teisės aktų laikymosi rekomendacijos

· Pagrindinėje skirstomojoje spintoje turi būti apsaugos nuo liekamosios srovės ir apsaugos nuo fazių praradimo įtaisai.

· Šildymo zonų kabeliams turi būti naudojama aukštos temperatūros silikoninė izoliacija ir jie turi būti laikomi atokiai nuo šilumos šaltinių išleidimo angų.

· Rekomenduojama kas ketvirtį atlikti izoliacijos varžos bandymą (≥2 MΩ) visose grandinėse, tinkamai suarchyvavus bandymų įrašus.

· Visa elektros instaliacija turi atitikti taikomus vietinius standartus, tokius kaip GB 50258-96 „Elektros įrangos montavimo ir priėmimo kodeksas“ arba lygiaverčius tarptautinius kodeksus (pvz., IEC 60364 seriją), taip pat vietines priešgaisrinės saugos taisykles.

Baigiamasis pareiškimas

Didelio efektyvumo, saugusPVC vamzdžių gamybos linijaprasideda nuo garso laidų projektavimo ir kruopštaus montavimo vykdymo. Esame įsipareigoję teikti visą techninę pagalbą vamzdžių gamintojams – nuo ​​įrangos parinkimo iki proceso įgyvendinimo – padėti savo klientams pasiekti stabilią masinę gamybą ir nuolatinį kokybės gerinimą.

Norėdami gauti daugiau užklausų dėl gamybos linijos konfigūracijos ar vamzdžių testavimo standartų, susisiekite su mūsų technine komanda.

Jei reikia daugiau informacijos,Ningbo Fangli Technology Co., Ltd.kviečiame susisiekti dėl išsamaus užklausos, pateiksime profesionalias technines gaires ar įrangos pirkimo pasiūlymus.
